相信朋友們都知道，浸滲劑按照浸滲介質的不同區分為有機浸滲和無機浸滲，那么有機浸滲劑與無機浸滲劑本質上的區別到底有哪些呢？今天，浸滲設備廠家小編就來簡單說說這個話題，詳情如下：

有機浸滲劑與無機浸滲劑本質上的區別

　　浸滲劑的種類大體來分的話，就是無機浸滲劑和有機浸滲劑兩種，在一般的使用中，有機浸滲劑的成本會更高，但是效果卻比無機浸滲劑的要好很多，所以，現在越來越多的企業選擇使用有機浸滲機，那么，對于有機浸滲劑和無機浸滲劑它們在本質上有什么區別呢?

　　無機浸滲劑是由幾種無機物構成，如硅酸鈉等。有機浸滲劑(Impregnant Sealant)是由幾十種有機物配制而成的液態物質。無機浸滲早于有機浸滲，常見的無機浸滲液是硅酸鈉的水溶液(硅酸鹽，俗稱水玻璃)。

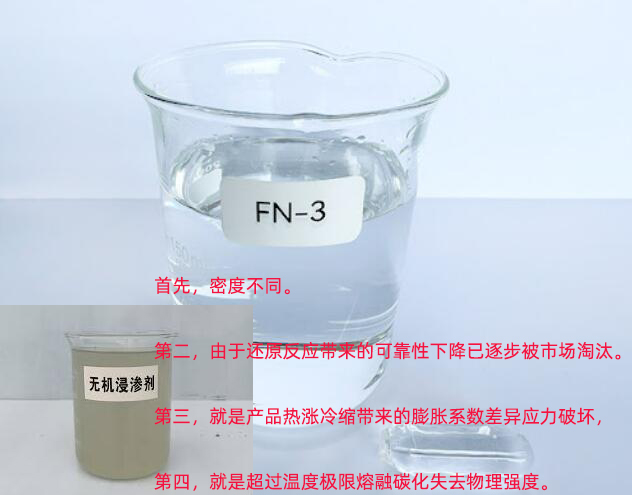

　　首先，密度不同。無機浸滲劑一般含水率在50%-70%，密度1.3-1.5g/cm3，粘度30-50mpa.s。

　　滲入微孔后通過自然晾干或烘干方式排出溶液中的水分，留下硅酸鹽粉末用來堵漏，固化機理屬于物理變化，孔隙內的硅酸鹽粉末一旦與潮濕空氣中的水或其他水分子結合，又會還原成硅酸鹽水溶液慢慢滲出微孔，堵漏慢慢失效。由于水分的揮發導致浸滲介質體積收縮，一般需要2次或多次浸滲從而降低堵漏效率。

　　第二，由于還原反應帶來的可靠性下降、干燥的硅酸鹽脆性大導致與產品熱漲冷縮系數的偏差、粘度大清洗性差等諸多因素，除了一些大漏產品或耐溫要求高的場合(最高可耐600℃)，已逐步被市場淘汰。

　　無機浸滲失效主要是產品與水接觸，比如夏天或南方潮濕的環境，再比如產品直接涉水，

　　第三，就是產品熱漲冷縮帶來的膨脹系數差異應力破壞，

　　第四，就是超過溫度極限熔融碳化失去物理強度。

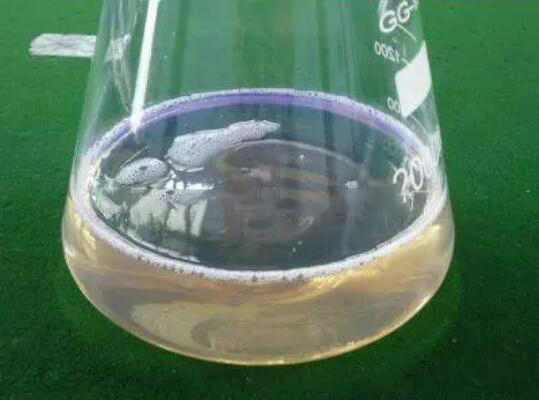

　　有機浸滲劑是一種高分子材料，市場中常見的是熱固型浸滲液，主要成分是甲基丙烯酸酯類物。

　　一般密度在1.03-1.07g/cm3之間，粘度5-10mpa.s，不含水。

　　通過催化劑、溫度等媒介發生交聯化學反應，固化機理為化學變化，不可逆。

　　如果液態下介質的純度高品質好，一般液態到固態接近等體積變化過程，所以堵漏合格率高，一般微孔零部件只要工藝滿足要求、硬件設施達標，介質性能優異，一次浸滲合格率能達到98%左右，甚至更高。

　　浸滲劑(含浸液)的性能及其要求：

　　1、浸滲劑的基本性能要求：

　　對鑄造缺陷有良好的滲透性，浸滲劑還應具有無毒、無污染、不易燃、穩定性好的性能。當浸滲劑固化后，應與鑄件形成堅實的整體，浸滲劑固化物具有良好的耐熱、耐酸堿腐蝕、耐溶劑、不可逆性(不會變會浸滲劑液體或膏體)以及與基體較接近的力學性能。

　　2、浸滲劑的新性能要求：

　　除了上述基本要求之外，由于浸滲已經成為很多工廠企業的一道關鍵生產工序，所以要在浸滲效率、節能降耗方面要有好的表現，具體來講，

　　新要求1、容易清洗：3分鐘之內清洗掉殘留浸滲劑，包括螺絲孔內的殘留。

　　新要求2、固化時間短：10分鐘完成固化。

　　新要求3、浸滲劑消耗量少：工件上殘留浸滲劑少。

　　最新一代有機浸滲劑(3代)：

　　為滿足上述3點新要求，1992年在日本研制出第3代有機浸滲劑，目前是最新最好的，生產廠家比較少，很多知名大企業都在使用，完全滿足了上述3點新要求。

　　3代有機浸滲劑與無機浸滲劑的比較：

　　以第三代有機浸滲劑IMPRETECH YJ-85C為例，YJ-85C是1992年在日本工作期間研發成功并投入商用的，回國后開始國產。綜上所述，雖然無機浸滲劑比有機便宜10倍，但無機浸滲的總體成本是大的，但工作溫度長期連續在250℃-300℃的耐熱的零部件只能用無機浸滲。其它情況特別是批量生產，應該用有機浸滲。

　　總結：以上就是關于《有機浸滲劑與無機浸滲劑本質上的區別》的全部內容，希望對大家有所幫助。想了解更多有浸滲加工、浸滲設備、浸滲機械、浸滲液（劑）的相關內容，請收藏本站及時關注本站更新。澤豐浸滲官方網址：m.kuaikaitz.com.cn
「浸滲設備廠家」電話：15888661253
（備注：出于傳播知識、信息的目的，本站部分文章、圖片來源于網絡，如有侵權請第一時間告知，小編核實后會立刻刪除，不接受、不回復任何形式的惡意索賠。）
