相信現在對朋友們都知道浸滲劑（浸滲液）的種類非常多，有機、無機等等，多種多樣。但是最初并不是這個樣子的。今天，浸滲設備廠家小編和大家說一下浸滲劑的發展歷史以及常用類型。詳情如下：

浸滲劑漫長而豐富的演化歷史

　　一、追溯到古代時期，盡管當時沒有明確的“浸滲劑”概念，但人們已經在無意間使用了一些類似的方法來處理材料的滲漏問題。比如利用天然的膠狀物質或簡單的填充物來嘗試改善一些制品的密封性能。

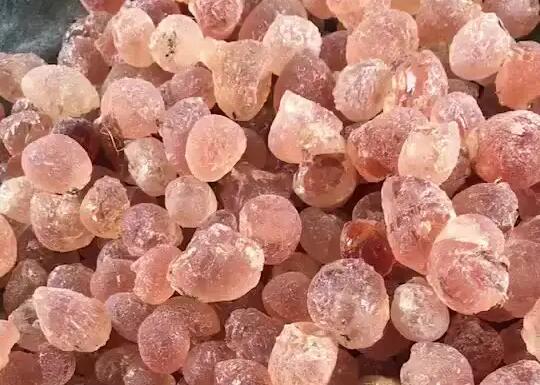

天然膠裝物質（植物膠）

　　二、進入工業時代后，隨著制造業的蓬勃興起，對零部件質量和密封性能的要求越來越高，這促使浸滲劑開始正式登上歷史舞臺。在 19 世紀末 20 世紀初，一些早期的浸滲劑開始出現，它們主要是一些較為簡單的化學物質組合，雖然效果有限，但為后續的發展奠定了基礎。

　　三、到了 20 世紀中葉，隨著科技的進步和對材料性能研究的深入，浸滲劑有了較大的發展和突破。有機材料開始被廣泛應用于浸滲劑的研發中，它們具有更好的滲透性和密封效果。這一時期，不同類型的浸滲劑逐漸豐富起來，如樹脂類浸滲劑，能夠更有效地填充各種微孔和縫隙，極大地提升了產品的質量和可靠性。

丙烯酸浸滲液

　　四、在隨后的幾十年里，浸滲劑不斷進化和完善。一方面，科研人員致力于改進浸滲劑的性能，使其能夠適應更廣泛的材料和更復雜的應用場景;另一方面，環保意識的增強也推動著浸滲劑朝著綠色環保的方向發展，減少對環境的負面影響。

　　五、如今，浸滲劑已經廣泛應用于汽車制造、航空航天、電子設備等眾多領域。

　　它們不僅能解決滲漏問題，還能提高產品的耐久性和穩定性。同時，新的技術和材料不斷涌現，為浸滲劑的未來發展提供了更多的可能性。可以預見，在未來的日子里，浸滲劑將繼續在各個領域發揮重要作用，不斷推動制造業向更高水平邁進。

　　總之，浸滲劑從古代的雛形到如今的多樣化和高性能，經歷了漫長的演化歷程，見證了人類科技和工業的不斷進步。

浸滲劑常用分類：

　　(1)硅酸鹽無機浸滲劑

　　它主要由硅酸鹽經改性處理后，再加入一定量的表面活性劑、固化劑、增韌劑、填料及分散劑等構成，呈現為不燃、不爆的紅色粉末分散膠體溶液。具有表面張力小、粘度低、儲存穩定、易清洗、易固化等特性，使用時無需加熱和攪拌，浸滲效率高，其固化物耐水、耐壓、耐熱、耐除強堿和氫氟酸之外的化學溶液，而且價格相對較低。適用于各類金屬材料(如鑄鐵、鑄鋼、鋁合金、鋅合金、鎂合金等)、各種形狀、各類受壓(氣壓、液壓)的鑄件以及粉末冶金件等多孔性材料的泄漏滲補，填補孔隙的能力可達 0.3 毫米。TJ 系列浸滲劑現包括 TJ-1 和 TJ-2 等品種，分別適用于常溫以及高溫(可達 650℃)等不同要求的情形。

　　(2)厭氧自固型樹脂浸滲劑

　　這是以丙烯酸酯為基料，添加引發劑、促進劑、表面活性劑和阻聚劑等成分。該浸滲劑在空氣中呈液態且不會凝固，而注入到金屬等接縫中隔絕空氣時，在常溫下就能自行固化成完全聚合狀態，聚合的基本原理就是隔絕空氣(沒有氧)。它的粘度小、滲透性強、易于清洗，固化時收縮率小，具有良好的耐介質性。其固化速度會受到化學因素、金屬基體以及環境溫度等的影響。

　　為避免浸滲劑自然聚合，在儲存和使用時必須注意通風并保持恒溫。必要時還可通過使用不同的添加劑進行專門“調配”，以獲得更好的效果。

　　(3)熱水固化型樹脂浸滲劑

　　這是一種單組份、升溫固化的有機浸滲劑。含有多種單體樹脂，粘度較小，能夠在接近沸騰的水(一般為 80～95℃)中固化，固化后形成一種熱固性塑料。這種浸滲劑可規避厭氧自固型樹脂浸滲劑在運輸、儲存、生產和監控等方面的麻煩，無需通風、制冷，也不需要任何添加劑和固化劑以及復雜的設備，浸滲劑相對穩定，隨時可用，尤其適用于非連續生產的場合。

　　浸滲劑的物理性能對比

　　我們都清楚有機浸滲設備需要具備良好的浸透性和粘附性，同時固化后還應具有良好的耐介質性以及與工件較為接近的物理性能。然而，有機浸滲劑(如厭氧自固型樹脂)的耐熱性較差，且價格較高(目前有機與無機浸滲劑的價格比約為 20～30∶1)，工藝要求嚴格;無機浸滲劑(如硅酸鹽，又稱水玻璃)的材料來源廣泛，耐熱性高，但固化物含量低，固化收縮率大，性脆，耐沖擊和耐水性能差，因此需要進行改性處理。

　　總結：以上就是關于《浸滲劑的發展歷史以及常用類型》的全部內容，希望對大家有所幫助。想了解更多有浸滲加工、浸滲設備、浸滲機械、浸滲液（劑）的相關內容，請收藏本站及時關注本站更新。澤豐浸滲官方網址：m.kuaikaitz.com.cn
「浸滲設備廠家」電話：15888661253
（備注：出于傳播知識、信息的目的，本站部分文章、圖片來源于網絡，如有侵權請第一時間告知，小編核實后會立刻刪除，不接受、不回復任何形式的惡意索賠。）
